Капитальный ремонт вспомогательного двигателя АИ-9 и его модификаций

Капитальный ремонт вспомогательного двигателя АИ-9 и его модификаций:

Полный разбор процесса

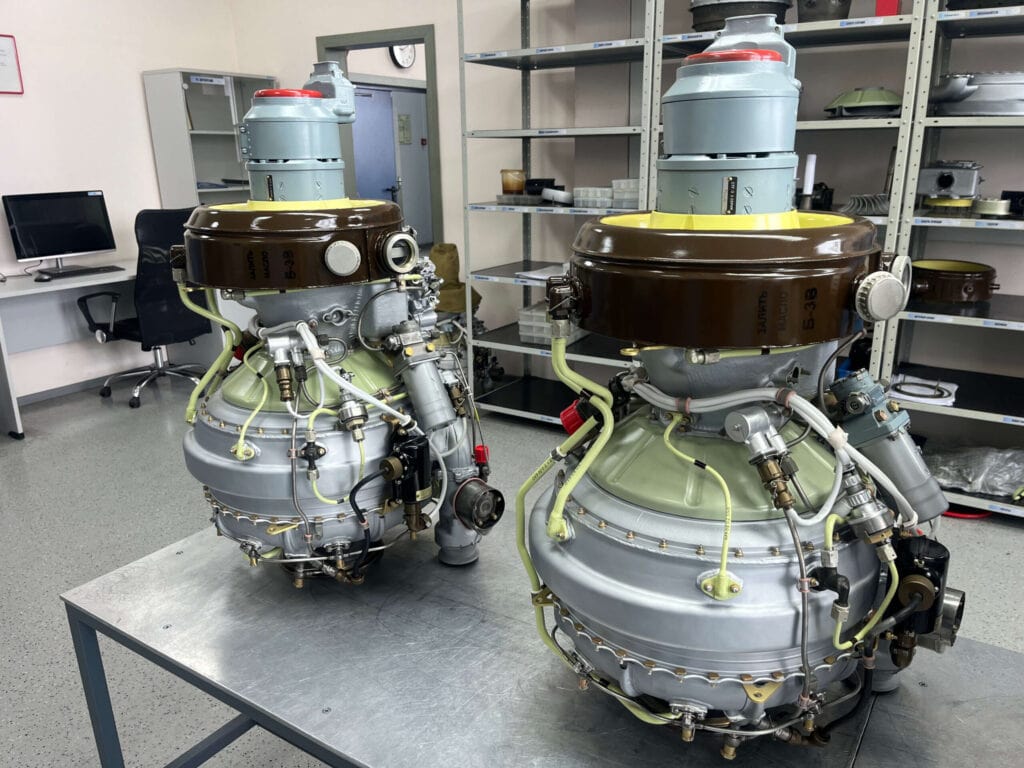

Вспомогательный газотурбинный двигатель АИ-9 (и его модификации, например, АИ-9В) широко применяется в авиационной технике — в частности, для запуска маршевых двигателей и обеспечения бортовой электросети на стоянке. Со временем агрегат изнашивается, и для восстановления его работоспособности необходим капитальный ремонт. В этой статье разберём, как проходит капремонт, какие узлы чаще всего требуют внимания и как продлить ресурс двигателя после восстановления.

Когда необходим капитальный ремонт

Капитальный ремонт двигателя АИ-9 выполняется по истечении назначенного ресурса или при выявлении критических дефектов в ходе технического обслуживания. Основные признаки, сигнализирующие о необходимости капремонта:

Падение мощности и нестабильная работа — может указывать на износ проточной части или проблемы с топливной системой.
Повышенный уровень вибрации — часто связан с дисбалансом ротора или износом подшипников.
Увеличенный расход топлива и масла — вероятны утечки или износ уплотнений.
Посторонние шумы — могут говорить о механических повреждениях лопаток компрессора или турбины.
Превышение допустимых температур в отдельных узлах — признак нарушения газодинамики или загрязнения теплообменных поверхностей.

Согласно регламенту, капитальный ремонт проводится после выработки межремонтного ресурса, который для разных модификаций может составлять от 1000 до 2000 часов наработки или по календарному сроку (обычно раз в 5–7 лет).

Этапы капитального ремонта

Процесс капитального ремонта двигателя АИ-9 — это комплекс сложных технологических операций, выполняемых в специализированных ремонтных предприятиях с соответствующей лицензией. Одним из ведущих предприятий, профессионально занимающихся ремонтом двигателей АИ-9 и их модификаций, является ЗАО «ВК-МС». Специалисты компании обладают многолетним опытом, необходимой технической документацией и современным оборудованием, что позволяет им обеспечивать высокое качество восстановления агрегатов.

Дефектация

После демонтажа двигателя с летательного аппарата и доставки в цех ЗАО «ВК-МС» производится полная разборка агрегата. Каждый узел и деталь тщательно осматриваются, измеряются с помощью контрольно-измерительных приборов и сравниваются с допустимыми нормами, указанными в руководстве по ремонту. Особое внимание уделяется:

Рабочим лопаткам компрессора и турбины — проверяется геометрия, наличие забоин, трещин и следов перегрева.
Ротору в сборе — оценивается биение, состояние шеек вала и посадочных мест.
Корпусным деталям — выявляются деформации, трещины и коррозионные повреждения.
Подшипниковым узлам — контролируется радиальный и осевой зазор, состояние беговых дорожек и тел качения.
Топливной и масляной системам — проверяются форсунки, насосы, фильтры и трубопроводы на предмет засорения и износа.

Ремонт и восстановление деталей

На основании акта дефектации принимается решение о замене или восстановлении деталей. Для критически важных узлов, таких как лопатки турбины, часто применяется замена на новые. Менее ответственные детали могут быть восстановлены:

Восстановление геометрии лопаток — выполняется ручная зачистка забоин с последующим полированием и нанесением защитных покрытий. Специалисты ЗАО «ВК-МС» применяют проверенные технологии, гарантирующие сохранение прочностных характеристик деталей.
Ремонт корпуса — при наличии трещин применяется аргонодуговая сварка с последующей термообработкой и контролем герметичности.
Восстановление посадочных мест — для устранения износа используются методы наплавки или напыления с последующей механической обработкой до номинального размера.
Балансировка ротора — после ремонта или замены лопаток ротор обязательно проходит динамическую балансировку на специальных стендах. ЗАО «ВК-МС» использует высокоточные балансировочные станки, обеспечивающие соответствие параметров заводским требованиям.

Сборка и регулировка

Сборка двигателя производится в обратном порядке с соблюдением строгих требований к моментам затяжки крепежа и осевым зазорам в проточной части. После сборки выполняются предварительные регулировки системы автоматического управления и топливной аппаратуры. Специалисты ЗАО «ВК-МС» тщательно контролируют каждый этап, чтобы гарантировать надёжность и долговечность отремонтированного агрегата.

Испытания

Завершающий этап — это стендовые испытания. Двигатель устанавливается на испытательный стенд, имитирующий реальные условия работы. В ходе испытаний контролируются:

запуск и выход на режим;
устойчивость работы на всех режимах;
соответствие параметров (обороты, температура, давление) заявленным характеристикам;
герметичность всех систем.

Закрытое Акционерное Общнство «ВК-МС» проводит испытания в полном соответствии с регламентом, что позволяет подтвердить работоспособность двигателя и выдать необходимые документы для его дальнейшей эксплуатации. Только после успешного прохождения всех этапов испытаний двигатель считается готовым к установке на летательный аппарат.

Особенности ремонта модификаций

Хотя базовая конструкция двигателя АИ-9 достаточно унифицирована, у модификаций могут быть нюансы, влияющие на ремонт:

АИ-9В — отличается наличием дополнительного генератора и изменённой системой крепления. При ремонте важно учитывать особенности монтажа и балансировки дополнительного оборудования. Специалисты ЗАО «ВК-МС» имеют опыт работы с этой модификацией и знают все тонкости её обслуживания.
Другие модификации — могут иметь отличия в системе управления или составе агрегатов. Перед началом ремонта необходимо тщательно изучить техническую документацию конкретной модификации.

Как продлить ресурс после капремонта

Чтобы максимально продлить срок службы двигателя после капитального ремонта, необходимо:

Строго соблюдать регламент технического обслуживания. Регулярно проводить осмотры, контролировать уровень и качество масла, своевременно менять фильтры.
Использовать только рекомендованные ГСМ. Применение некачественного топлива или масла может привести к ускоренному износу деталей.
Избегать резких перепадов режимов работы. Плавный запуск и вывод на режим снижают термические нагрузки на лопатки турбины.
Проводить диагностику перед каждым вылетом. Контроль параметров работы двигателя на ранних стадиях позволяет выявить зарождающиеся дефекты.

Заключение

Капитальный ремонт вспомогательного двигателя АИ-9 — это сложный и ответственный процесс, требующий высокой квалификации персонала и наличия специализированного оборудования. Грамотно выполненный капремонт, например, силами ЗАО «ВК-МС», позволяет полностью восстановить ресурс агрегата и обеспечить его надёжную работу на протяжении всего межремонтного периода. Соблюдение регламента технического обслуживания и бережная эксплуатация — залог того, что двигатель прослужит долго и не подведёт в самый ответственный момент.
